該同步帶型直線滑臺3D模型圖使用solidworks2010繪制，首先聲明并不確保所有3D制圖軟件都能打開。本模型根據DGE系列25同步帶型帶導軌型繪制，具體型號代碼為：DGE-25-TB-400-EG-SS1-LB-RB。代碼解釋請看選型手冊，這里不作介紹。

      本3D模型中的可以測量出所有安裝尺寸，如果與同站資料中的同步帶型直線滑臺CAD安裝尺寸圖的尺寸有出入，以后者的為正確安裝尺寸。

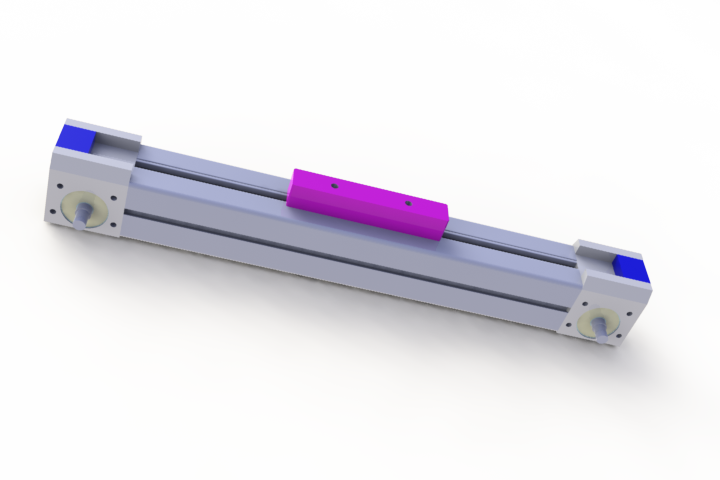

      模型中繪制的是雙出軸方向，即代碼中的LB-RB。（下圖為此模型的背面視角截圖）

      注：若模型孔位尺寸與畫冊圖紙的不一致，已畫冊尺寸為標準。
